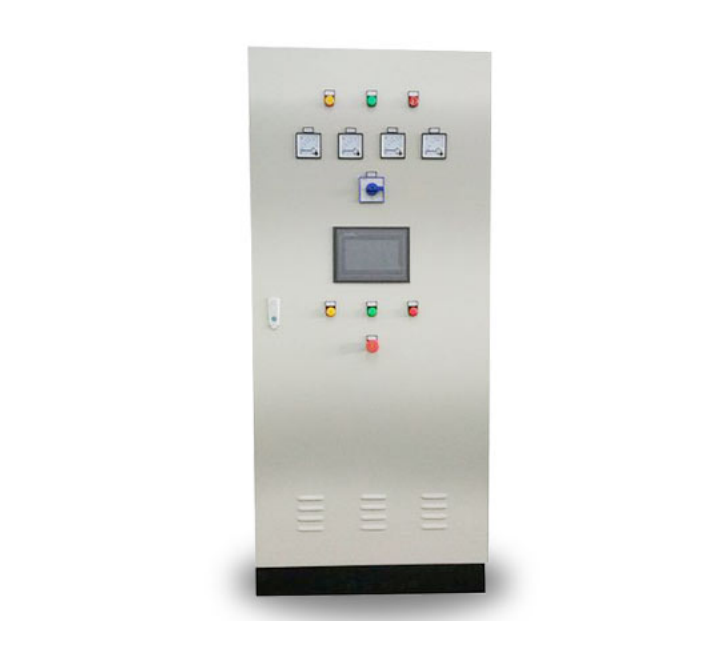

中水处理PLC控制柜是用于中水（再生水）处理系统的自动化控制核心设备，通过PLC（可编程逻辑控制器），人机界面（HMI）实现对中水处理工艺的自动化监控、逻辑控制和数据管理。

中水处理PLC控制柜的详细内容：

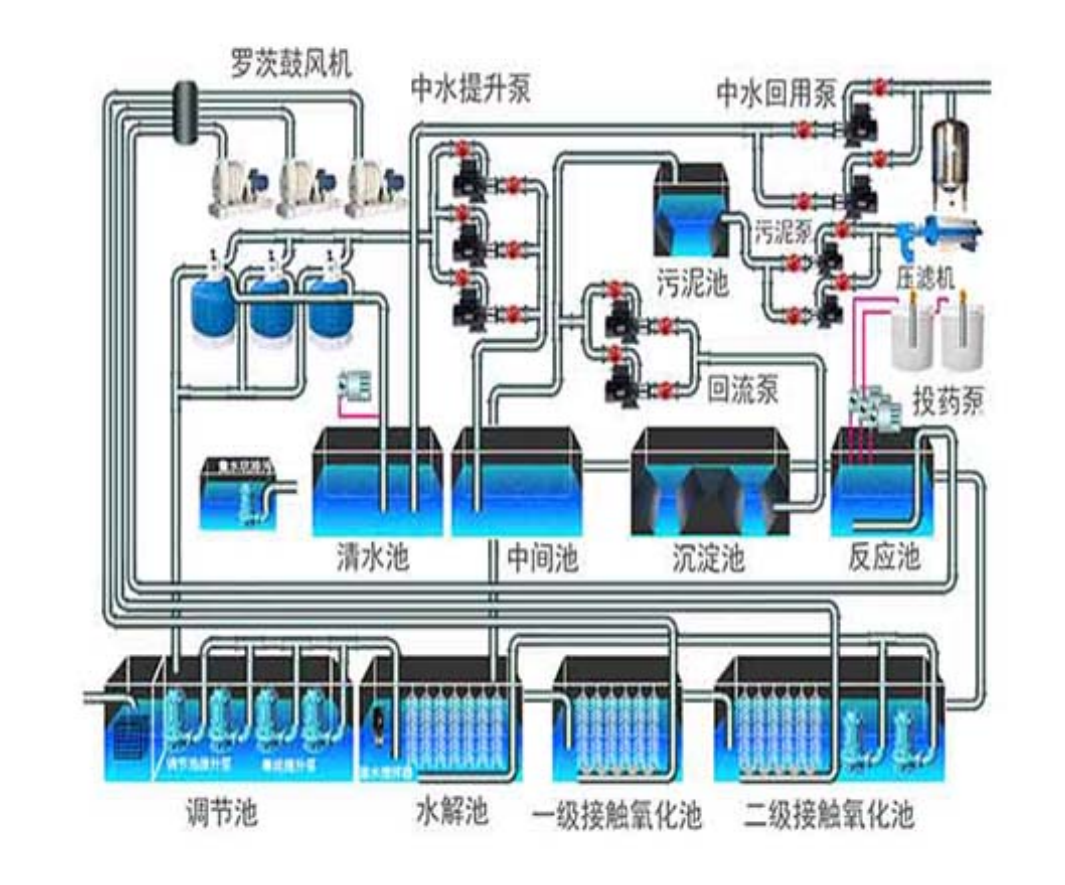

1. 中水处理工艺与PLC控制需求，

中水处理通常包括以下流程，PLC控制柜需针对各环节进行自动化控制。

预处理：格栅过滤、调节池水位控制、pH调节等。

生物处理：曝气量控制（如活性污泥法）、溶解氧（DO）监测、污泥回流等。

深度处理：絮凝剂投加、过滤（砂滤、膜过滤）、消毒（臭氧、紫外线、氯投加）。

回用系统：储水池液位控制、泵组启停、水质在线监测（浊度、余氯、COD等）。

2. PLC控制柜的核心功能

设备控制：自动启停水泵、风机、加药泵、阀门等设备。

逻辑控制：根据传感器信号（液位、流量、压力、水质参数）实现连锁控制。

数据采集与监控：实时采集水质参数（pH、浊度、COD、余氯等）。监测设备状态（运行/故障、电流、电压）。通过HMI（人机界面）或SCADA系统显示工艺流程图和报警信息。

安全保护：设备过载、短路保护。紧急停机功能（如水位超限、水质异常）。

通信功能：支持Modbus、Profibus、以太网等协议，与上位机、云平台或DCS系统通信。 远程监控与调试（通过4G/5G或工业互联网）。

3. PLC控制柜的硬件组成

PLC主机：如西门子S7-1200/1500、三菱FX/Q系列、AB CompactLogix等。

输入/输出模块：数字量输入（DI）：检测开关状态（如液位开关、故障信号）。数字量输出（DO）：控制继电器、接触器。模拟量输入（AI）：接收传感器信号（如pH计、流量计）。 模拟量输出（AO）：调节变频器、调节阀。

电源模块：为PLC及外围设备供电（24VDC或220VAC）。

HMI触摸屏：用于本地操作和状态显示（如威纶通、西门子TP系列，昆仑通泰）。

通信模块：以太网交换机、RS485模块等。

保护元件：断路器、熔断器、浪涌保护器。中间继电器、信号隔离器（抗干扰）。

4. 软件设计与控制逻辑

编程环境：使用TIA Portal（西门子）、GX Works（三菱）、RSLogix（AB）等工具编写梯形图、功能块或结构化文本。

典型控制逻辑：水泵的轮换控制（避免单泵过载）。加药系统的PID控制（根据水质反馈调节加药量）。 曝气池的溶解氧闭环控制（根据DO传感器调节风机频率）。

报警与日志：记录设备故障、水质超标事件。报警分级（警告、紧急停机）并通过短信/邮件通知运维人员。

 5. 设计注意事项

环境适应性： 控制柜防护等级（IP55/IP65，防尘防水）。 抗腐蚀设计（中水处理环境潮湿、含化学物质）。

冗余与可靠性：关键部件（如电源、CPU）冗余配置。程序备份与故障自诊断功能。

节能优化：变频器控制水泵/风机，按需调节能耗。根据进水负荷动态调整设备运行模式。

 6. 常见问题与维护

典型故障：传感器信号异常（定期校准pH计、DO仪）。PLC程序死机（检查接地、电源稳定性）。 通信中断（检查网线、协议配置）。

维护措施：定期清洁控制柜内部，检查接线端子。备份PLC程序及参数。模拟测试紧急停机功能。

7. 应用场景

市政污水处理厂中水回用系统。工业园区、商业建筑的灰水处理与回用。工业循环冷却水处理。

河南泰豪机电设备有限公司设计的PLC控制柜，可实现中水处理系统的高效、稳定运行，降低人工干预成本，同时确保水质达标和节能环保，在中水处理行业应用广泛。
