自动化控制柜是工业自动化系统中的核心设备，主要用于集中控制、监测和管理生产流程中的电气设备与机械装置。以下是关于自动化控制柜的详细介绍，涵盖其组成、功能、应用及设计要点：

一、自动化控制柜的核心组成

1. 控制器（PLC/DCS/工控机）

   PLC（可编程逻辑控制器）：执行逻辑控制、顺序控制、定时/计数等任务（如西门子S7-1200、三菱FX系列）。

   DCS（分布式控制系统）：适用于大型流程工业（如石油化工），支持多节点协同控制。

   工控机（IPC）：处理复杂算法或数据采集（如研华、倍福的嵌入式系统）。

2. 人机界面（HMI）

  触摸屏、工业平板等设备，用于参数设置、状态监控及故障报警（如威纶通、西门子TP系列）。

3. 电源模块

   提供稳定的24V DC或220V AC电源，需配置冗余电源或UPS应对突发断电。

4. 输入/输出模块（I/O）

  数字量I/O：处理开关信号（如传感器、按钮）。

  模拟量I/O：采集4-20mA/0-10V信号（如温度、压力变送器）。

5. 通信模块

   支持工业总线协议（PROFINET、EtherCAT、Modbus TCP）或无线通信（4G/5G、Wi-Fi）。

6. 保护装置

  断路器、熔断器、浪涌保护器等，确保电路安全。

二、典型应用场景

1. 制造业

   生产线机械臂控制、装配线同步、质量检测系统。

   案例：汽车焊接车间通过控制柜实现多机器人协同作业。

2.能源管理

   光伏逆变器控制、风力发电机组监控、配电自动化。

3. 楼宇自动化

  空调系统、照明控制、消防报警联动。

4.水务与环保

  污水处理泵站控制、水质监测、流量调节。

三、设计要点与选型指南

1. 环境适应性设计

   防护等级**：IP54/IP65（防尘防水）适用于户外或潮湿环境。

   温控系统**：加装散热风扇、空调或加热器（-20°C~60°C宽温运行）。

2. EMC电磁兼容

  屏蔽电缆、滤波电路、接地设计，避免信号干扰。

3. 模块化扩展

   预留20%以上I/O点位，支持未来升级（如添加物联网网关）。

4. 安全标准

  符合IEC 60204-1（机械电气安全）、UL 508A（工业控制柜认证）。

四、安装与维护

1. 安装规范

 避免与振动源/热源靠近，柜体接地电阻≤4Ω。

 线缆分类布置（动力线与信号线隔离），使用线槽/扎带固定。

2. 日常维护

  定期检查端子紧固状态、清洁滤网、备份PLC程序。

  使用红外热像仪检测过热部件（如接触器触点）。

3. 故障排查

  常见问题：电源异常、通信中断、I/O信号丢失。

 工具：万用表、示波器、PLC诊断软件（如TIA Portal、GX Works2）。

五、未来趋势

边缘计算：在控制柜内集成边缘控制器，实现本地数据处理（如预测性维护）。

数字孪生：通过虚拟模型实时映射控制柜状态，优化运维策略。

AI集成：嵌入机器学习算法，实现自适应控制（如动态调整PID参数）。

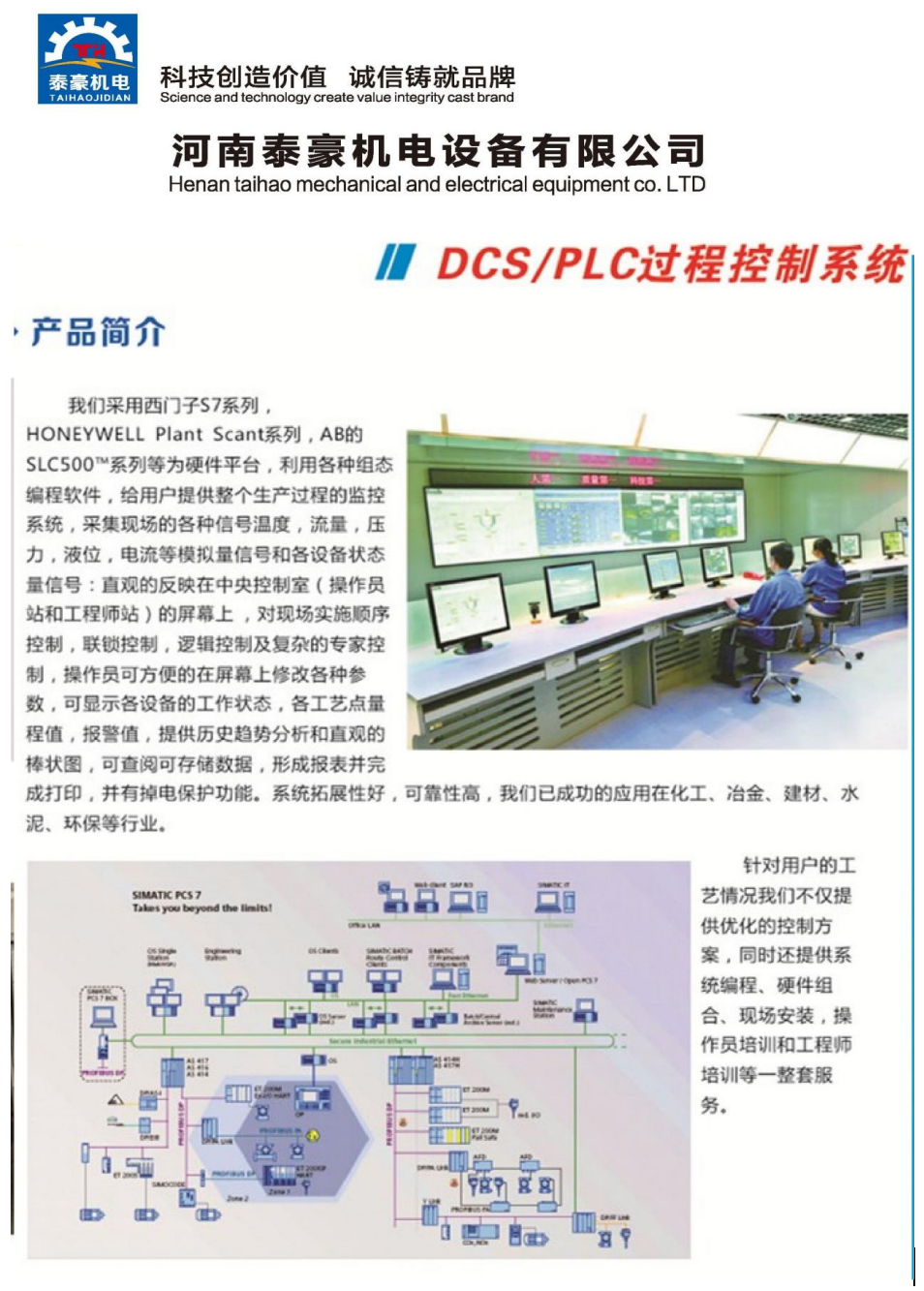

河南泰豪机电设备有限公司项目案例：

控制器：西门子S7-1500 + ET200SP分布式I/O

通信：PROFINET工业以太网 + OPC UA协议

安全：安全继电器（如Pilz PNOZ） + 急停按钮

HMI：西门子KTP700触摸屏

通过合理设计与选型，自动化控制柜可显著提升生产效率并降低停机风险。
