污泥干燥设备PLC自控柜介绍
所属分类：公司新闻 发布日期：2025-02-25 浏览量：4483
干燥设备自动化系统中主要包括三大部分：触摸屏（简称HMI）控制部分，可编程控制器(简称PLC)控制部分，变频器，软启动器传动部分。
触摸屏（HMI）控制部分：选择SMART10.2寸人机界面，可以利用西门子其强大的图形处理、数据处理以及通讯能力，与PLC S7-200SMART进行数据交换，完成管道温度，管道压力，现场电机电流监控任务，同时通过触摸屏设定每个设备的工作间隔时间，工作状况，一键顺序启动等功能，并且能存储报警文件及图形文件，方便我们查询设备什么事情出现过故障。因此，10.2寸触摸屏完全适用干燥系统的操作员控制和监控。
可编程控制器(PLC)控制部分：由于采用程控器作为系统核心，因此系统抗干扰能力强，运行可靠。PLC可根据客户要求顺序启动各个设备，精确处理数据，能准确显示采集现场的管道温度和压力，同时通过电流变送器送过来的型号，能准确采集电机的电流信号。开关量控制现场，变频器，软启动器，交流接触器等转动设备，模拟量采集PT100温度传感器，二线制管道压力变送器信号，温控表信号等。
变频器，软启动器部分：变频器采用ACS580系列，保证干燥设备主机平滑正常的无极调速，同时可以保证我们随时看到电机的运行状态。软启动器控制煤泥预切机，能使三相异步电动机通过减速机平滑的启动，预防了对电网电压的冲击。进泥皮带机和进泥螺旋因功率小，用CJX2交流接触器+电动机综合保护器控制。

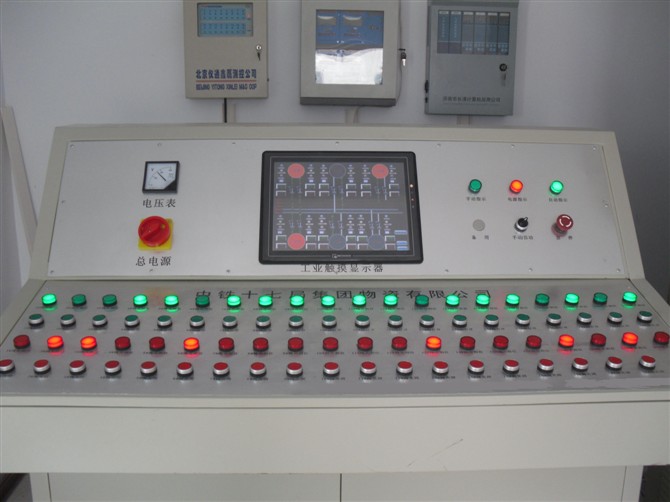

为了防止不可预见的事故，操作台上装有报警指示，当我们的设备出现故障异常是，能发出报警的响声，提醒我们操作人员迅速关闭设备。同时操作台上还装急停开关，操作人员可在报警时能及时停止设备运行，大大设备的可靠性。触摸屏上还可以完成工艺流程显示和故障点指示报警，通过他们操作人员可清楚地观察设备的各个部位，运行状态，以及管道的温度值，对故障可以做到及时准确地处理，或采取相应措施。
河南泰豪机电设备有限公司采用了上述设计特点，该自动控制系统使设备更加的人性化，做的了人机互换，保证设备更加长久安全运行。
