废纸打包机PLC自控柜介绍
所属分类：公司新闻 发布日期：2025-02-20 浏览量：5603

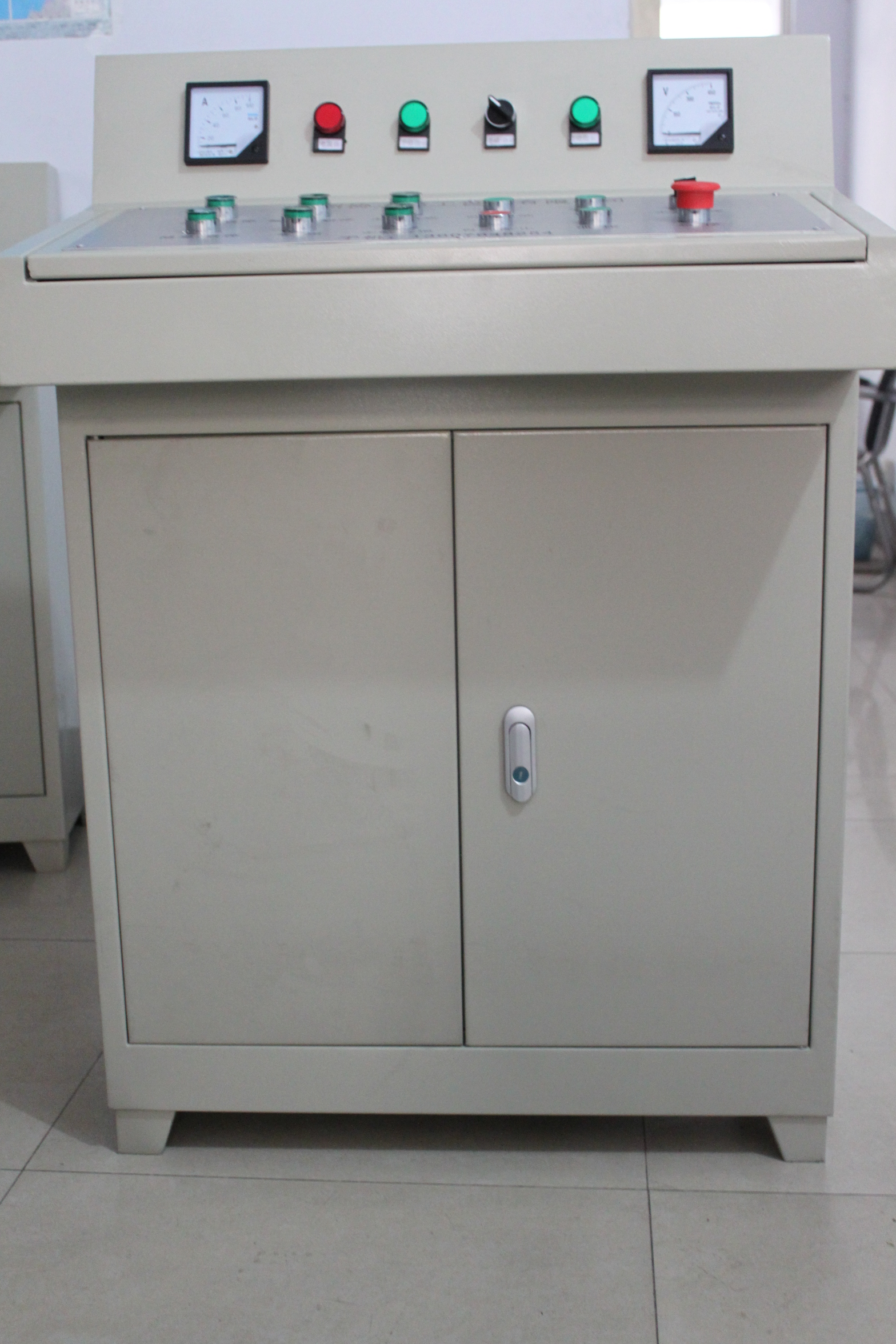

自控PLC控制柜是废纸打包机自动化运行的核心部件，它负责协调打包机送料皮带机，液压装置设备各部分的送料动作，挤压动作，扎捆，出包等。
一、控制柜的核心组成
以S7-1200PLC作为主控单元，以人机界面（HMI/触摸屏）用于参数设置、操作模式切换、故障报警显示功能。控制液压系统电机，库马克变频器控制上料电机的进料速度，同时触摸屏支持一键启动、压力调节、打包尺寸参数设定等功能。电气元器件，主要用到CJX2交流接触器，JRS1过热继电器,HH52P中间继电器，HM1塑壳断路器，熔断器，保险丝，控制变压器，信号隔离器，DC24V开关电源模块等。现场传感器主要：门限开关，检测物料到位状态，二线制压力变送器，检测液系统油路压力，防冻开关等，对射光电开关，检测物料高度。
二、核心功能
通过可编程序控制器，自动化流程控制，自动完成压缩、捆扎、出包等动作，减少人工干预。通过触摸屏参数可调，设置打包系统压力值、往返压缩次数、包块尺寸，每天每月年的打包产品数量值等
同时PLC自控系统有过载停机、油温过高报警、防冻保护，门锁保护（开门自动断电）等。显示设备故障代码，便于快速排查。
同时可以根据客户需求，扩展功能：如需物联网监控平台（远程监控）或数据记录功能，提前说明需求，可以深度开发，在控制室能远程操控打包机，实现无人操作。
河南泰豪机电设备有限公司设计的废纸打包机PLC控制柜，自动化程度高，维修方便，故障率低，在废品回收行业运行良好，经过近几年的升级，同时应用与秸秆回收打包机行业行业，塑料饮品回收行业，易拉罐回收行业。
