在变频器PLC柜的组装和生产过程中，需特别注意以下细节，以确保系统的稳定性、安全性和长期可靠性：

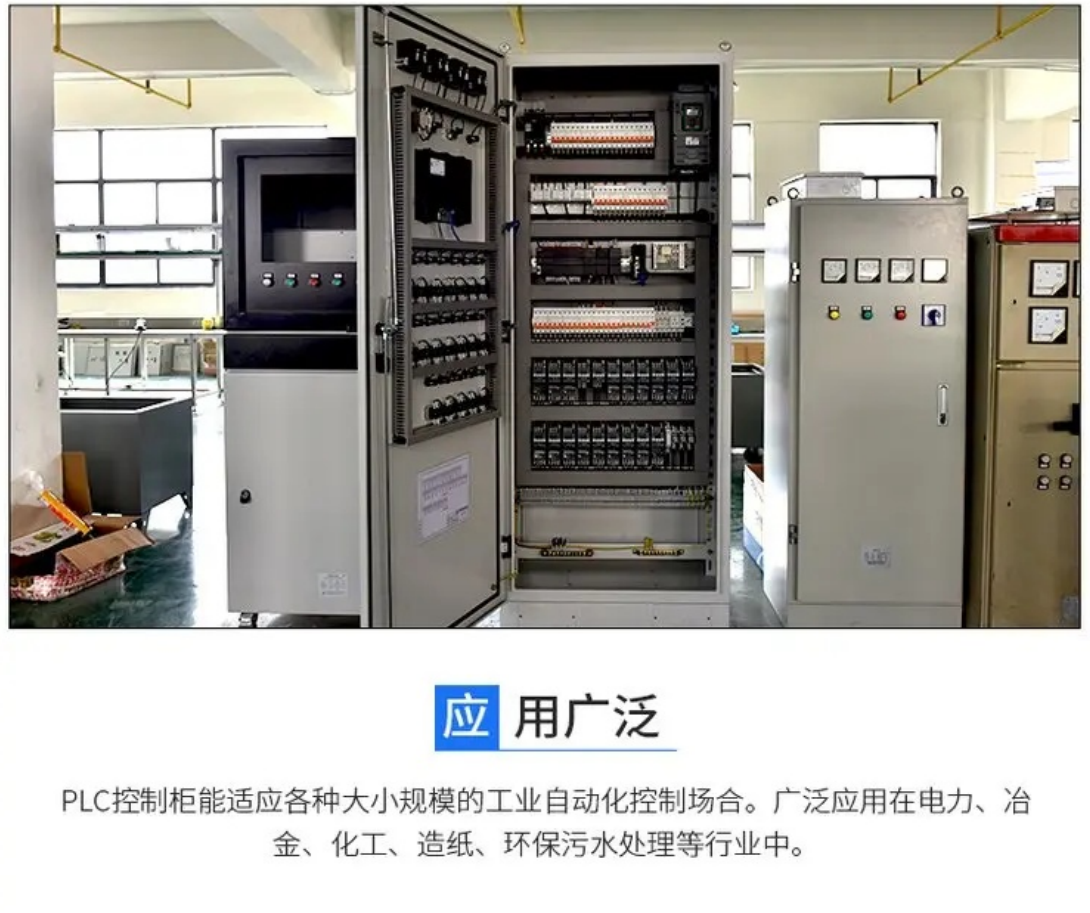

1. 设计与布局规划

合理分区：强电（变频器、断路器、接触器）与弱电（PLC、传感器、通信模块）区域严格隔离，避免电磁干扰（EMI）。发热元件（如变频器、制动电阻）布置在柜体上部或靠近散热口，避免热量堆积。

散热设计：计算柜内总发热量，选择散热风扇或空调的功率，确保散热能力≥1.2倍实际需求。采用“下进风、上出风”的垂直风道设计，避免气流短路。

维护空间：元器件间预留至少100mm间距，变频器两侧留50mm以上空间便于散热和维护。门板开孔、线槽位置需避开操作手柄和显示屏区域。

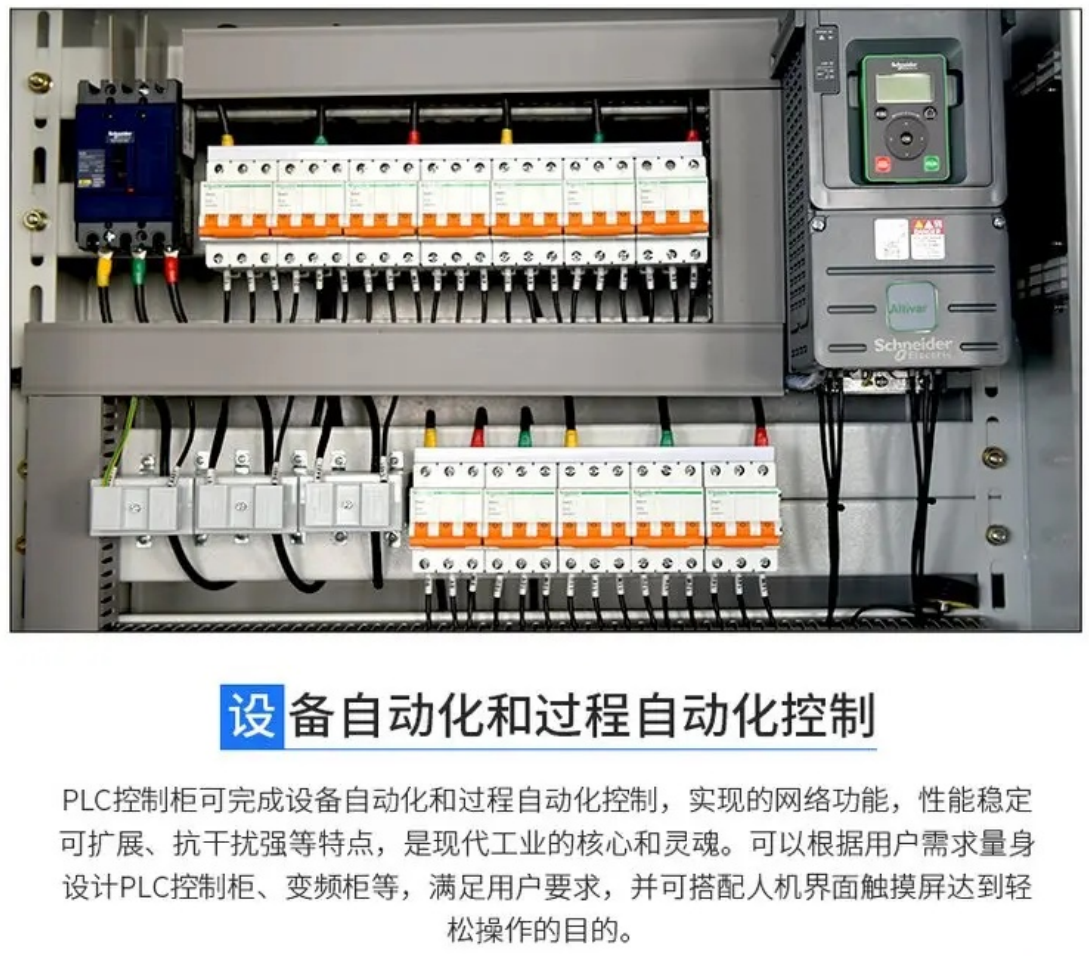

2. 元器件安装

变频器安装：竖直安装（禁止倒置），使用专用安装导轨或支架，确保与柜体金属框架紧密接触以辅助散热。  多台变频器并列时，横向间距≥30mm，纵向间距≥100mm，避免相互热影响。

PLC与模块安装：远离高频干扰源（如变频器输出线），建议间隔≥200mm。  使用DIN导轨安装时，模块间插入隔离片防止松动。

其他元件：断路器、接触器的线圈两端加装RC吸收回路或压敏电阻，抑制浪涌电压。制动电阻外置时，安装位置距离变频器≥300mm，并加装隔热板。

3. 布线规范

线缆分类与走线：动力线（U/V/W）、控制线、通信线分槽敷设，交叉时采用90°直角。动力线与信号线平行间距≥200mm，不可避免时使用金属隔板隔离。

屏蔽处理：模拟量信号线（如4-20mA）采用双绞屏蔽线，屏蔽层单端接地（PLC侧）。通信线（如RS485、以太网）使用铠装屏蔽电缆，屏蔽层360°环接。

端子压接：线鼻使用镀锡铜材质，压接后做拉力测试（如6mm²线需承受≥50N拉力）。多股线需套冷压端头，禁止直接缠绕接线。

4. 接地与抗干扰

接地系统：柜体设置独立接地铜排（截面积≥柜内***大动力线截面积），接地电阻≤4Ω。变频器PE端子、柜门、线槽、电机外壳均需与接地铜排可靠连接（建议使用黄绿双色线）。

EMC措施：变频器输入侧加装EMC滤波器（如Schaffner FN系列），输出侧使用dv/dt滤波器或正弦波滤波器。PLC的24V电源端加装隔离变压器，模拟量模块使用信号隔离器。

5. 调试与测试

-     上电前检查： 使用500V兆欧表测量动力回路绝缘电阻（≥10MΩ），控制回路≥5MΩ。核对所有端子接线与图纸一致性（建议使用扫码枪+工单系统防错）。

参数设置：变频器电机参数（功率、电压、电流）需与实际电机铭牌一致，执行电机参数自整定。PLC程序内设置硬件看门狗，关键输出点增加软件互锁。

动态测试：空载测试变频器0-50Hz加速/减速曲线，监测输出电流波动（应≤额定电流10%）。模拟故障（如急停、过载），验证PLC与变频器的连锁保护响应时间（通常≤100ms）。

6. 环境与防护

防护等级：一般工业环境选用IP54防护等级，粉尘环境需达到IP65，柜门密封条使用硅胶材质。柜体底部进线孔封堵使用防火泥或密封接头。

环境适应性：高温环境（＞40℃）需在柜内加装温控器，联动散热系统。潮湿环境安装防凝露加热器（如20W/m³功率），保持柜内湿度≤85%RH。

7. 文档与标识

标识规范：线号管使用热缩管或尼龙套管，字体方向统一（水平读从左到右，垂直读从下到上）。变频器参数表、PLC I/O分配图需塑封后粘贴在柜门内侧。

交付资料：提供接线图（含线号）、PLC程序备份（含注释）、变频器参数文件（.txt或厂商格式）。附EMC测试报告、绝缘测试记录、72小时老化测试数据。

通过以上细节控制，可显著降低现场故障率（经验表明可减少60%以上调试问题）。例如某汽车生产线项目，通过优化接地和屏蔽措施，将原本每月3-4次的通信故障降为零。
