一、项目背景与目标

随着环保标准日益严苛，污水处理成为各行业及生活领域的关键任务。一体化污水处理设备因占地面积小、安装便捷、处理效率高，在生活污水、小型工业废水处理等场景广泛应用。但传统设备多依赖人工操作，存在处理效果不稳定、能耗高、维护频繁等问题。本方案旨在构建智能化控制系统，赋予一体化污水处理设备自动化运行、精准调控、实时监测与智能预警能力，提升处理效率与水质稳定性，降低运维成本，助力环保事业发展。

二、系统架构设计

1. 感知层：在设备关键部位部署丰富传感器，为系统运行提供数据支撑。于进水口安装水质多参数传感器，实时监测化学需氧量（COD）、生化需氧量（BOD）、氨氮、总磷、酸碱度（pH），精准掌握原水水质，为后续处理工艺调整提供依据；在调节池、沉淀池等处理单元安装液位传感器，精确监测水位，保障水流顺畅，避免溢流或干涸；在水泵、风机、加药装置等设备上，安装振动、温度、电流传感器，全方位监测设备运行状态，及时察觉潜在故障。这些传感器将采集到的模拟信号转换为标准数字信号（如 4 - 20mA 电流信号、0 - 5V 电压信号），通过现场总线（如 Profibus - DP、Modbus）或无线通信（4G/5G、Wi - Fi、LoRa）方式，快速、稳定传输至数据采集终端。

2. 传输层：构建可靠数据传输通道，确保感知层数据高效传输至控制层与管理层。在设备集中区域，采用工业以太网，凭借其高带宽、低延迟特性，保障大量数据实时传输，满足系统对数据及时性与准确性要求；对于偏远或布线困难监测点，如野外小型污水处理站，运用 4G/5G 无线通信技术，突破地理限制，实现数据稳定传输；或采用 LoRa、NB - IoT 等低功耗广域网技术，降低设备能耗与数据传输成本，适用于对数据传输速率要求不高但需长期稳定运行的场景。同时，传输层运用加密技术，对传输数据加密，防止数据在传输过程中被窃取或篡改，保障数据安全。

3. 控制层：以高性能可编程逻辑控制器（PLC）为核心，依据感知层数据与预设控制策略，精准控制设备运行。PLC 通过编程实现逻辑运算、顺序控制、定时计数等功能，根据水质、液位、设备状态等参数，自动控制水泵、风机、阀门、加药装置启停与运行频率。例如，依据调节池液位自动控制污水提升泵启停与转速，避免水泵空转或过载；根据曝气池溶解氧浓度自动调节风机风量，既保证微生物需氧要求，又避免能源浪费；当水质指标变化时，自动调整加药装置加药量，确保处理效果。PLC 还具备与上位机、智能仪表及其他设备通信能力，实现数据交互与协同控制，支持远程监控与管理指令接收执行。

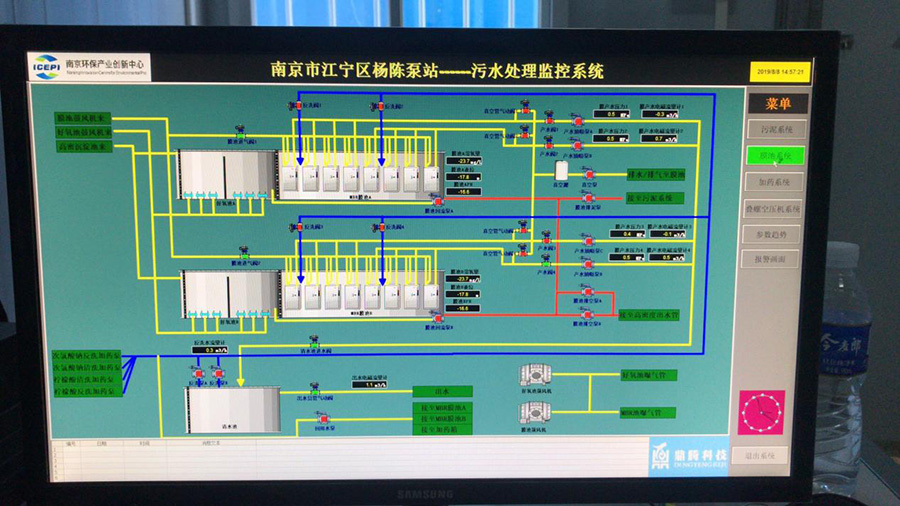

4. 管理层：依托功能强大的上位机监控软件，为操作人员打造直观、便捷人机交互界面。操作人员借助监控软件，可实时查看一体化污水处理设备全方位运行状态，包括设备运行参数（水泵转速、风机电流、阀门开度、加药装置流量等）、水质参数、液位、流量数据，并以动态图表、实时数据显示、逼真模拟工艺流程动画呈现，一目了然。上位机界面支持远程操作，操作人员可远程启停设备、精细调整控制参数，操作前设权限验证与操作确认提示，保障操作安全无误。监控软件集成数据存储、查询、报表生成功能，可按需求存储历史数据，方便随时查询追溯；自动生成日报表、周报表、月报表与年报表，涵盖水质监测报告、设备运行报表、能耗报表、故障记录等信息，支持自定义格式导出，便于企业数据存档、统计分析与向上级汇报。此外，通过网络接口，上位机可与企业管理系统或云平台对接，实现信息共享与远程运维管理，为企业决策提供有力数据支撑。

三、核心功能模块

1. 水质实时监测与智能调控：系统持续对进水、处理过程中及出水水质进行实时监测，一旦水质指标偏离预设正常范围，立即启动智能调控机制。例如，当进水 COD 浓度升高，自动增加曝气时间或加大微生物菌群投放量，提高有机物分解能力；当出水氨氮超标，自动调整硝化液回流比或改变加药种类与剂量，强化脱氮处理效果。同时，通过对历史水质数据大数据分析，预测水质变化趋势，提前优化处理工艺，确保出水水质稳定达标。

2. 设备运行监控与故障预警：全方位实时监控设备运行状态，通过振动、温度、电流等参数监测与分析，及时发现设备潜在故障隐患。利用机器学习算法构建设备故障预测模型，根据设备运行数据与历史故障记录，提前预测设备可能出现的故障类型与时间。例如，预测水泵叶轮磨损、风机轴承故障、加药装置堵塞等。在设备故障发生前发出预警，提醒维护人员及时检查维护，减少设备突发故障带来的停机时间与损失，延长设备使用寿命。

3. 自动化控制与节能降耗：实现污水处理过程自动化控制，根据液位、流量、水质等实时监测参数，自动控制设备启停与运行频率。例如，依据沉淀池液位自动控制排泥泵启停与运行时间，确保污泥及时排出；根据污水流量自动调节设备运行功率，避免设备空载或过载运行。通过优化控制策略，预计可降低能耗 15% - 20%，有效降低设备运行成本。

4. 智能报表与数据分析：自动生成各类详细报表，包括水质监测报告、设备运行报表、能耗统计报表、故障记录报表等。报表内容丰富、准确，支持自定义查询与多种格式导出，方便用户数据管理与分析。运用数据挖掘与机器学习算法对海量历史数据深度分析，挖掘数据关联与规律，如分析水质与季节、时间关系，设备故障与运行时长、负荷关系，为生产调度、设备维护、工艺改进提供数据支持，助力管理决策科学化。

5. 远程运维与协同管理：支持远程运维功能，运维人员可通过互联网远程登录监控系统，实时查看设备运行数据、诊断设备故障，并进行远程调试与维护，大幅减少现场运维工作量与时间成本。同时，系统支持多部门协同管理，生产部门、运维部门、管理部门等可通过系统共享数据、协同工作。例如，生产部门根据水质数据调整处理工艺，运维部门根据设备预警信息安排维护计划，管理部门根据数据分析结果制定决策，提高设备整体运行效率。

四、实施步骤

1. 项目筹备阶段（第 1 - 2 个月）：组建跨领域专业项目团队，成员包括自动化工程师、软件工程师、硬件工程师、污水处理工艺专家、数据分析师等。深入现场进行详细需求调研，了解现有一体化污水处理设备处理工艺、设备状况、业务流程以及管理需求。收集相关资料，如设备图纸、工艺流程说明、历史运行数据等。结合调研结果，完成项目方案设计，确定控制系统架构、功能模块、技术选型等关键内容，并制定详细项目实施计划与预算。

2. 硬件采购与安装阶段（第 3 - 4 个月）：根据项目方案，采购传感器、数据采集终端、通信设备、PLC、服务器等硬件设备。按照设计要求，在一体化污水处理设备各监测点与设备安装位置，精准安装传感器与数据采集终端，确保安装牢固、位置合理，传感器能准确采集数据。铺设通信线缆，调试通信设备，建立稳定数据传输网络。安装 PLC、服务器等设备，并进行硬件系统整体调试，确保硬件系统稳定运行，为后续软件部署奠定基础。

3. 软件开发与测试阶段（第 5 - 7 个月）：根据功能需求，进行控制系统软件研发，包括数据采集程序、智能控制算法、用户界面设计、各功能模块编程实现等。软件开发遵循严格编程规范与质量标准，确保软件稳定性与可靠性。完成开发后，依次开展单元测试、集成测试、系统测试。单元测试对各功能模块单独测试，确保模块功能正常；集成测试检验各模块间接口与数据交互，确保系统整体功能协调；系统测试模拟实际运行环境，全面检测系统各项功能、性能、稳定性，修复测试发现的问题。

4. 系统集成与联调阶段（第 8 个月）：将开发测试通过的软件系统与硬件设备集成，对整个控制系统全面联调。联调过程中，模拟各种实际运行场景，对系统各项功能测试优化，确保系统稳定、可靠运行。同时，对系统控制策略、数据准确性、通信稳定性等验证调整，使其更好适应一体化污水处理设备实际运行情况。

5. 试运行与优化阶段（第 9 - 10 个月）：系统进入试运行阶段，在实际运行环境中全面收集运行数据与用户反馈。对试运行出现的问题及时分析解决，对系统优化调整。如优化数据采集程序算法，提高数据采集准确性与及时性；完善用户界面设计，提升操作便捷性；改进数据分析方法，提升预测准确性。根据实际运行情况，优化设备运行参数、控制策略、报警阈值等，使系统更好满足用户管理需求。同时，对设备操作人员进行操作培训，使其熟练掌握系统使用方法。

6. 项目验收阶段（第 11 个月）：组织项目验收，邀请用户相关负责人、行业专家、第三方检测机构等对系统综合评估。验收内容包括系统功能实现情况、性能指标、数据准确性、文档完整性等。根据验收意见整改完善，***终完成项目交付，确保系统长期稳定运行，为一体化污水处理设备高效运行提供有力保障。

五、效益评估

1. 运营成本降低：通过自动化控制与智能管理，减少人工巡检与操作工作量，降低人力成本 30% - 40%。优化设备运行与工艺控制，降低能耗 15% - 20%，减少药剂消耗 10% - 15%，整体运营成本预计降低 20% - 30%。

2. 处理效率提升：实时监测与智能调控保障污水处理流程顺畅，减少设备故障与水质异常导致的停机时间，提高污水处理效率 25% - 35%，提升设备处理能力，更好满足污水处理需求。

3. 水质稳定达标：精准水质监测与智能工艺调整确保出水水质稳定符合***与地方排放标准，降低因水质不达标带来的环保风险与经济处罚，提升企业社会形象与公信力。

4. 决策科学性增强：大数据分析与智能决策支持系统为管理人员提供科学决策依据，避免经验决策盲目性，提高决策准确性与及时性，优化生产调度、设备维护、工艺改进等管理工作，促进企业可持续发展。

5. 设备寿命延长：设备运行监控与故障预警系统提前发现设备潜在故障，及时维护处理，减少设备突发故障损坏，延长设备使用寿命 20% - 30%，降低设备更新成本。

六、服务与订购

自售出之日起，河南泰豪机电设备有限公司为您提供全方位技术支持服务。在使用一体化污水处理设备控制系统过程中，若您需技术协助，可随时联系我们专业客服团队。从售前产品技术咨询，到售中产品选型建议，再到售后技术难题解决，我们免费提供专业技术咨询与安装调试指导服务，确保您的问题得到妥善解决。24 小时服务热线：15803877778。

订货须知：因不同用户的一体化污水处理设备规模、水质特点、处理工艺、现有系统状况及管理需求各异，若您有订购意向，请联系河南泰豪机电设备有限公司技术工程师。公司将依据您的实际情况，量身定制专属一体化污水处理设备控制系统解决方案，确保系统契合实际，发挥***大效能。
